全國訂購熱線：艾默生矢量變頻器在造紙行業應用案例
生產紙型：箱板紙
紙張克重：100～500g/m2
最大車速：150m
傳動系統：分部傳動，EV3000變頻器11KW-75KW共11臺
控制系統：S7-300CPU315-2DPPROFIBUS(45.5K，187.5K)
同步方式：串行速度同步鏈(軟件實現)
控制難點：負荷均衡(一壓和真空回頭
紙張克重：100～500g/m2
最大車速：150m
傳動系統：分部傳動，EV3000變頻器11KW-75KW共11臺
控制系統：S7-300CPU315-2DPPROFIBUS(45.5K，187.5K)
同步方式：串行速度同步鏈(軟件實現)
控制難點：負荷均衡(一壓和真空回頭

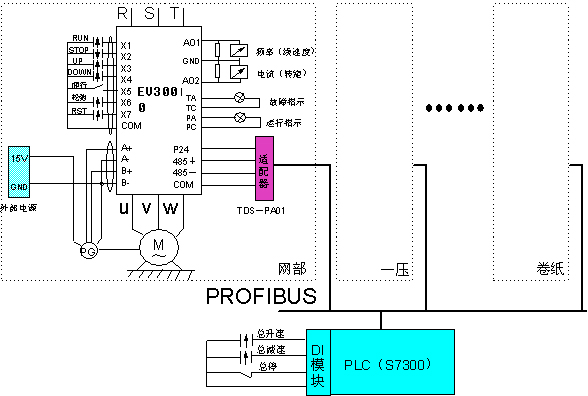

單機系統方案
注：各工藝段變頻器單機原理圖完全相同。
特點：
采用艾默生EV3000變頻器獨有的虛擬端子功能，以各變頻器的多功能端子X(jué)i作為PLC的開關量輸入資源(功能在PLC中自定義)，通過PROFIBUS總線查詢端子狀態，和PLC本體資源一起參與系統控制程序運作，大大減少PLC的硬件配置成本。僅此一項，可節約硬件投入1萬元。
