隨著工業現代化程度的提高，環境意識的加強，在食品、化工處理、污水處理等行業，對離心機的依賴程度越來越高。而傳統的臥式離心機采用的是通用型變頻器加電磁制動器實現，離心機又是大慣量的設備（作過試驗，空載時自由停車時間長達十幾分鐘），這樣存在大量的能量浪費情況，采用艾默生TD3000高性能變頻器（現用艾默生EV5000代替)可以有效的解決上述問題。

系統組成

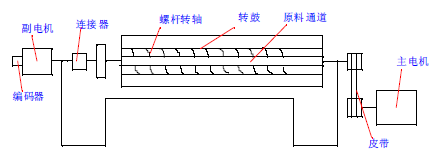

螺桿臥式離心機的基本構造如下圖所示：

主電機是22KW普通電機，副電機是5.5KW變頻電機，額定頻率為50HZ,TD2000（30KW）帶的主電機經皮帶驅動外面的轉鼓，電機轉速為1440轉/分，轉鼓速度為2390轉/分；由TD3000（5.5KW）變頻器驅動的副電機通過一個連接器帶動里面的螺桿轉軸，TD3000變頻器運行的最高速度可達到2390轉/分。
工作原理框圖

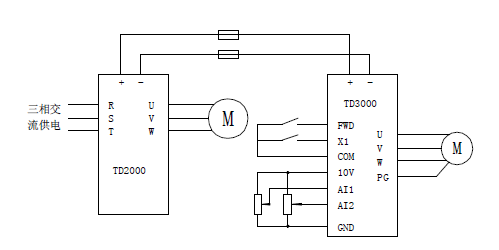

系統原理圖如下圖所示：

兩臺變頻器采用共直流母線的接線方式，TD2000變頻器作轉速控制，TD3000變頻器采用速度和轉矩可切換的控制方案，X1作速度和轉矩切換功能使用，AI1為速度給定，AI2轉矩給定。
當離心機工作時，轉鼓的速度始終略高于里面的螺桿轉軸。在制動的時候，由于螺桿轉軸的速度高于副電機的運行速度，副電機就處于發電工作狀態，向TD3000變頻器反饋能量，由于TD2000和TD3000變頻器是共用直流母線的，反饋回來的能量就可以進行利用。

系統分析及問題處理
由于兩臺變頻器共用直流母線，TD3000變頻器可以不采用三相輸入電源，而由TD2000變頻器直接供電，因此對TD2000變頻器要求就高一些，在選型時要適當放大。TD3000沒有三相電源，所以必須設置輸入缺相保護禁止功能。另外由于系統要作速度和轉矩工作模式的切換，因此需設置控制端子X1功能選擇F5.01為32（速度轉矩切換）。
結論
本方案的提出，在離心機行業引起較大的關注，極大地節約了能力，已經在食品、化
工、污水處理等行業得到了廣泛地應用。現在艾默生TD3000已經停產，艾默生變頻器EV5000代替。
