本文以脫鹽水裝置為例，主要介紹艾默生EV2000系列通用變頻器在脫鹽水裝置中擔當?shù)慕巧恼轮薪榻B了脫鹽水裝置工藝流程及控制方式，變頻器控制方式以及艾變頻器在裝置中擔當?shù)淖饔茫罱K達到了節能、增效的的目的。該變頻器從07年采購?fù)队靡詠淼浆F(xiàn)在已運行7年之久一直處于安全平穩運行中。

1、項目背景

公司主要產品有丙烯、丙烷、高標號汽油、精制柴油、蠟油、石腦油、液化石油氣、石油焦、固體硫磺等。艾默生變頻器就在120萬噸/年脫鹽水裝置擔當了無可抹滅的作用。因?yàn)槿珡S生產供水都是這套設備供應，一旦出現異常便會影響整個裝置。

2、工藝設備介紹及設計要求

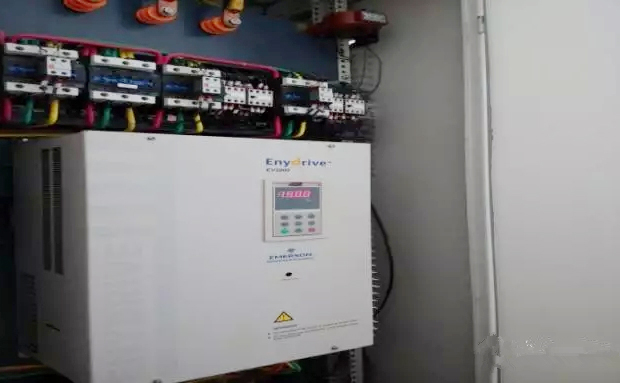

在自動化智能化發展的今天，自動化對設備要求越來越嚴格，越來越精確，然而如何選擇一個可靠而又安全的驅動器成為一個重要的問題，如果選錯可能會影響生產，直接造成經濟損失，無論各行各業都對自動化要求很高，尤其在重要煉油化工動設備運行中更為重要，為了節約能耗，避免不了與變頻器打交道。本文講述EV2000系列通用變頻器[1]在煉油行業應用具體情況。EV2000系列通用變頻器由艾默生CT公司設計研發的一款變頻器產品，它提供PI、簡易PLC、輸入輸出端子、脈沖頻率給定、停電和停機參數存儲選擇、頻率給定通道與運行命令通道捆綁、零頻回差控制、主輔給定控制、擺頻控制、定長控制等功能。

2.1工藝流程

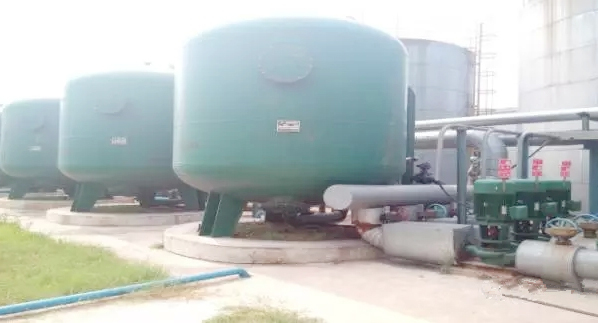

工藝流程：整個脫鹽水[2]裝置有三部分組成：超濾、反滲透、EDI組成，而該變頻器控制設備處于超濾控制控制電機恒壓運行，經過恒壓控制超濾質量，從而到達合格的水源供脫鹽水站反滲透、EDI使用，可見源頭是多么重要，設備安全平穩運行對整個裝置來說至關重要。

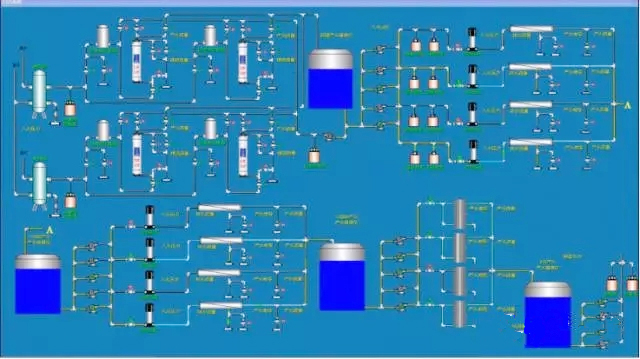

2.2工藝流程圖如下：

為了安全運行可靠，使用了艾默生EV2000系列變頻器作為恒壓控制，運行控制原理是一臺變頻器控制三臺泵啟停及切換變頻調節，在現場有一個電接點信號，實現恒壓供水過濾。

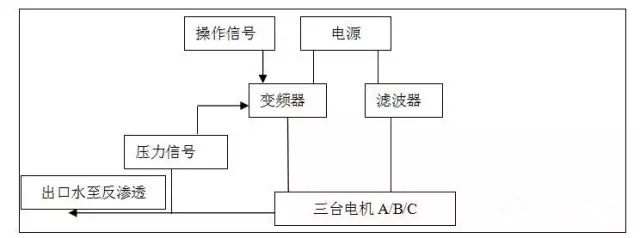

簡單控制示意圖

控制方式如下：一臺變頻器拖三臺電機恒壓供水工作過程：1#變頻啟動頻率上升，壓力不夠則切到工頻，2#變頻啟動頻率上升，如過壓力仍然不夠則也切到工頻，同時3#變頻啟動，維持恒壓供水;如果壓力過高則停3#,2#變頻運行同時降頻，仍高則停2#，1#變頻運行，維持恒壓過濾水源。從而真正實現恒壓控制來達到過濾雜質的目的。

3、系統整體結構和功能

3.1設備組成

恒壓供水系統主要有控制柜、變頻器、水泵和壓力傳感器組成。選用西門子品牌的S7-200 系列PLC、艾默生EV2000通用型變頻器來控制三臺55KW的交流電動機驅動水泵供水。PLC和變頻器聯合控制各臺泵組電機的投入或切除、工頻或變頻運行，實現對水泵電機的軟起動和變頻調速，克服供水過程中的水錘效應。系統可根據管網瞬間壓力變化，自動調節水泵的轉速以及工頻或變頻狀態，使管網主干管出口端保持在恒定的壓力設定值，從而滿足用戶的流量需求，使整個系統實現節能、自動、可靠、穩定供水的全自動變頻恒壓供水控制。另外，系統設有手動控制功能。當變頻器或PLC出現故障，或者電動機進行維護時使用手動功能進行控制電動機啟停來滿足供水需要。

3.2主電路原理圖

由空氣開關、選擇開關、變頻器、熔斷器、熱繼電器、交流接觸器及電機組成。從外部 引入三相220V火線及零線，接到總開關由總開關控制整個系統電源的通斷。整個主電路中，沒有采用熔斷器。這里考慮到熔斷器(保險絲)是單相工作的，每相電路都接上一只熔斷器，然后，電機發生故障短路時，往往并不是三相電路同時短路，即三相電路中的熔斷器不是同時熔斷，這就造成了電動機缺相運行，導致電機損毀。因此，采用斷路器代替熔斷器，當有一相電路出現電流大系統允許值時，斷路器自動斷路，切斷電源，直到保護電機及系統的作用，且斷路器可以重復使用，雖然一次投入較大，但后期維護節省了不少成本.變頻器方面，理想的情況是一臺變頻器控制一臺電機，三臺電機就需要三臺變頻器。這 樣使三臺變頻器各自工作，不使用時關閉，有效地延長了使用壽命。考慮到成本因素，變頻器非常昂貴，加上大品牌的變頻器質量一般都比較可靠，使用壽命較長，這里只采用一臺臺達品牌的變頻器來控制三臺水泵電機。每臺電機共使用四個接觸器來控制。其中，一個接觸器控制接通工頻電路，一個接觸器控制連接變頻器，一個是常閉接觸器，使電機繞組連接成△模式，一個接觸器使電機繞組接成Y模式，用于手動控制時的啟動。

4、結論

此文章獻給那些正在尋找變頻器的朋友，我可以通過多種案例分析認證艾默生變頻器確實在實踐中得到了很好的發揮，看看我的設備，不難看出我們一直在使用艾默生的產品。從文章敘述及在生產中都起到了增產、節能的目的。
